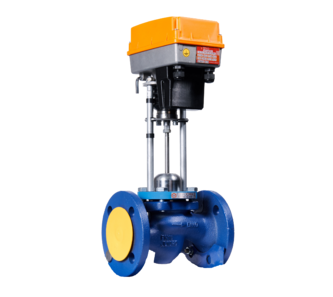

Двухходовые регулирующие клапаны TRV


Назначение и область применения:

Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.

Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Обозначение по таблице фигур: 25ч945нж.

от 32844 руб.

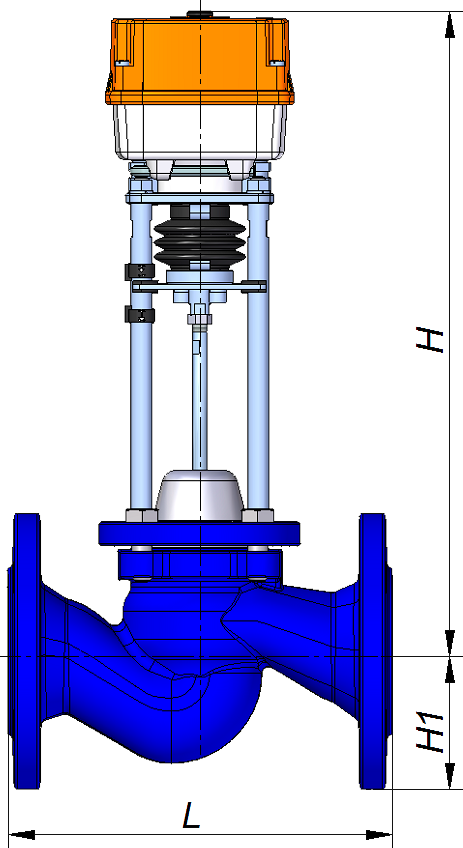

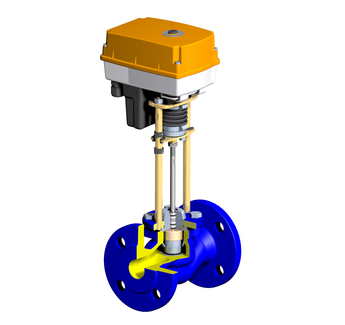

Общая контрукция двухходового регулирующего клапана состоит из трех главных элементов:

01 корпус клапана

02 плунжер клапана

03 привод

*поставляется по спецзаказу

TRV-X1-X2-X3-X4
где:
TRV – Условное обозначение клапана регулирующего;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).

ПРИМЕР ЗАКАЗА
Клапан проходной седельный регулирующий фланцевый с условным диаметром 40 мм, с пропускной
способностью 16 м³/ч, максимальной температурой рабочей среды 150°С, рабочим давлением 1,6 МПа,
оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-40-16-101

TRV-P-X1-X2-X3-X4
где:
TRV-P – Условное обозначение высокотемпературного регулирующего клапана;
X1 – Условный диаметр DN;
X2 – Условная пропускная способность Kvs;
X3 – Маркировка типа привода;
X4 – Рабочее давление (1,6 МПа – ничего не указывается, 2,5 МПа – указывается значение 25).

ПРИМЕР ЗАКАЗА
Клапан проходной седельный регулирующий фланцевый на пар с условным диаметром 40 мм, с пропускной
способностью 16 м³/ч, максимальной температурой рабочей среды 220°С, рабочим давлением 1,6 МПа,
оснащенный приводом TSL-1600-25-1-230-IP67 без датчика положения (тип привода 101).
TRV-P-40-16-101

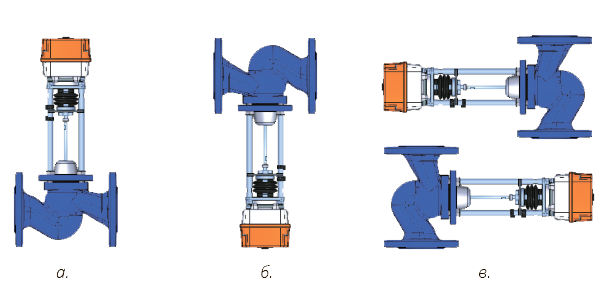

Монтажные положения регулирующего клапана

(для высокотемпературного регулируюзего клапана TRV-P только положение б. и в.)

Прямолинейные участки до и после клапана не требуются.

Приводы с трехпозиционным управлением

Приводы с аналоговым управлением и обратной связью 4-20 мA (2-10 V)

Электроприводы TSL производства ООО "Завод Теплосила"

TSL-Х1-Х2-Х3-Х4-IP67
где:

TSL – Условное обозначение привода;
Х1 – Обозначение номинального усилия привода, Н;
Х2 – Величина хода привода, мм;

Х3 – Конструктивное исполнение:
1– Стандартное исполнение;
1R – Исполнение с функциейбезопасности;

X4 – напряжение питания привода, В;
IP67 – Степень защиты привода.

ПРИМЕР ЗАКАЗА
TSL-1600-25-1-230-IP67 – электропривод прямоходный трехпозиционный TSL с номинальным усилием 1600 Н,величиной хода привода 25 мм стандартного исполнения с напряжением питания 230 В и степенью защиты IP67.

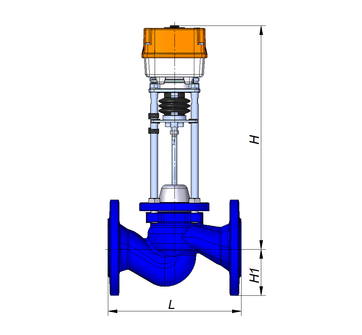

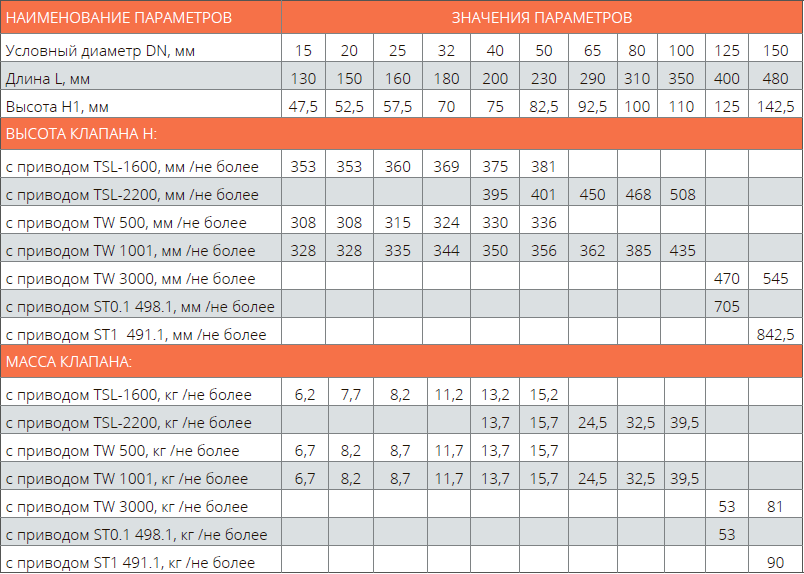

Габаритные и присоединительные размеры приводов TSL

Схемы включения приводов TSL

Схемы подключения приводов других производителей, применяемых с клапанами TRV-3

Электроприводы TSL производства ООО «Завод Теплосила» можно устанавливать на регулирующие клапаны других производителей с помощью специальных адаптеров.
Варианты замены электроприводов других производителей на привод TSL представлены в таблице.

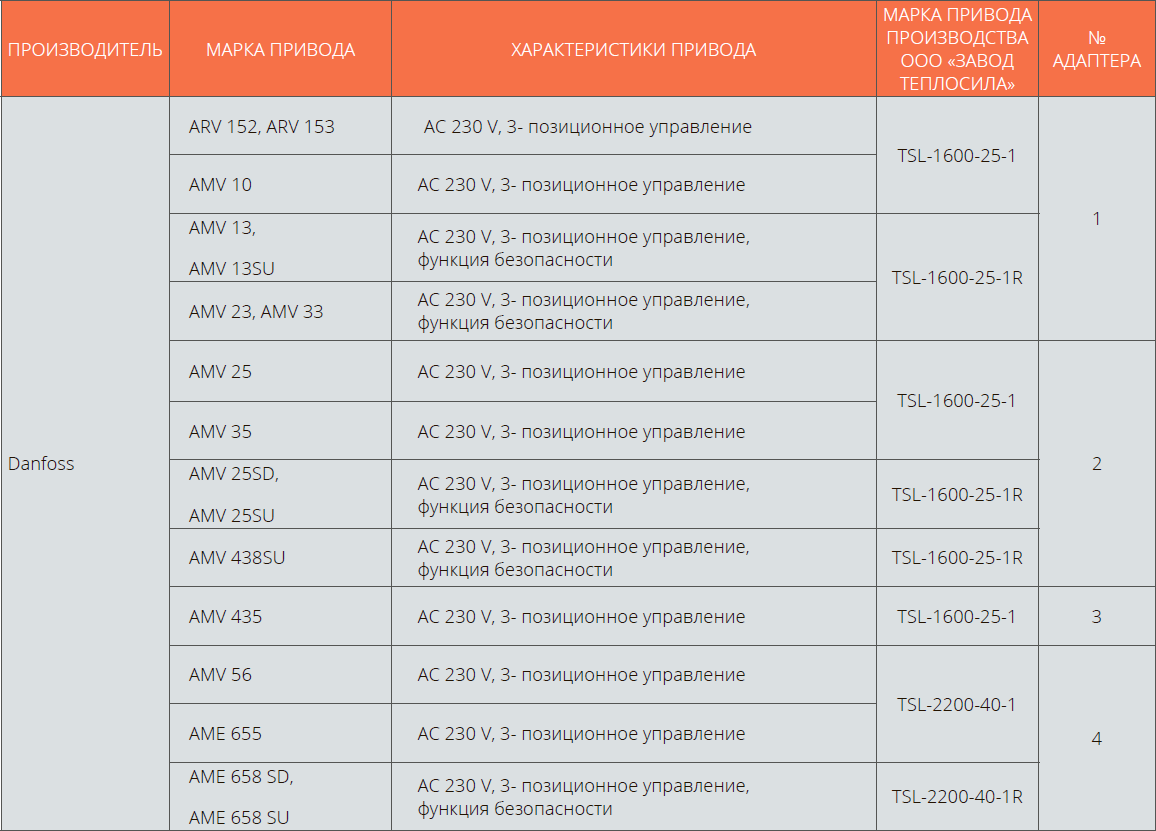

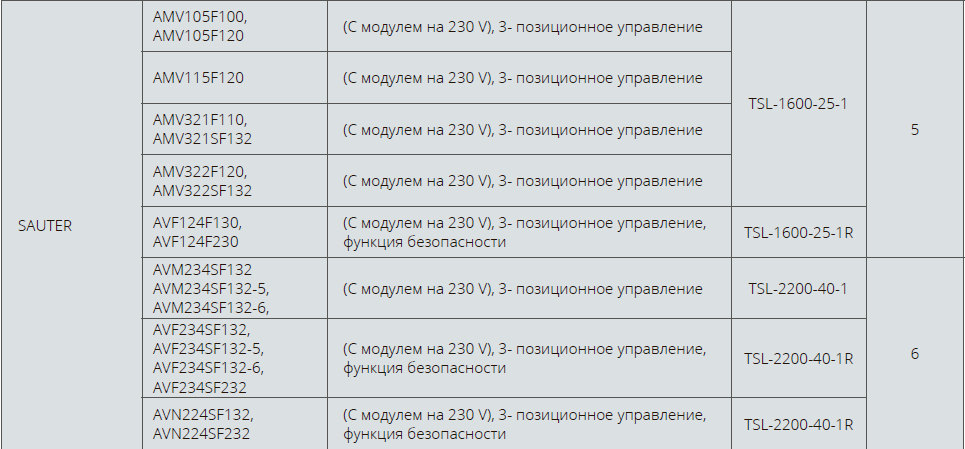

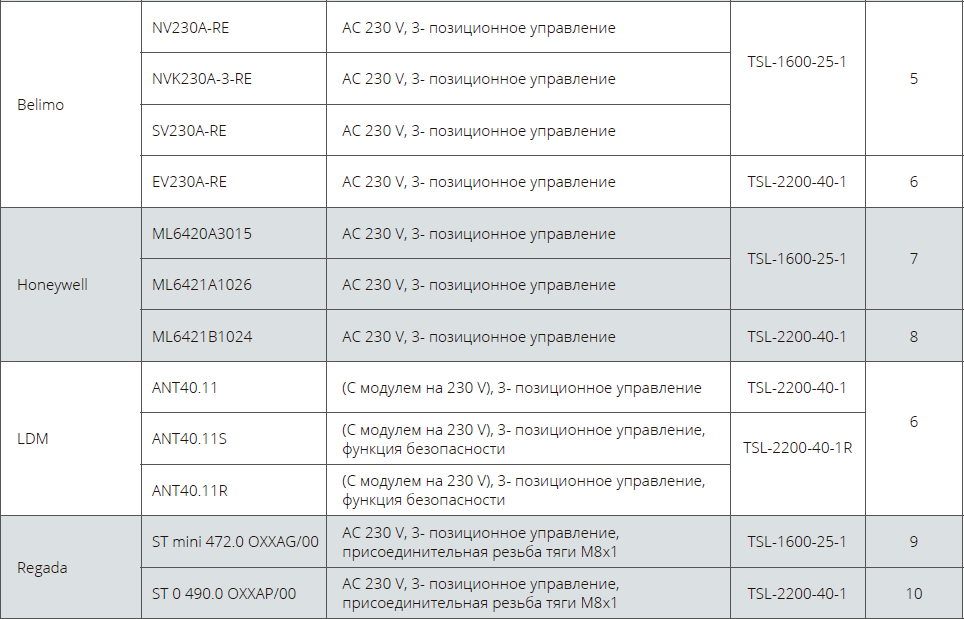

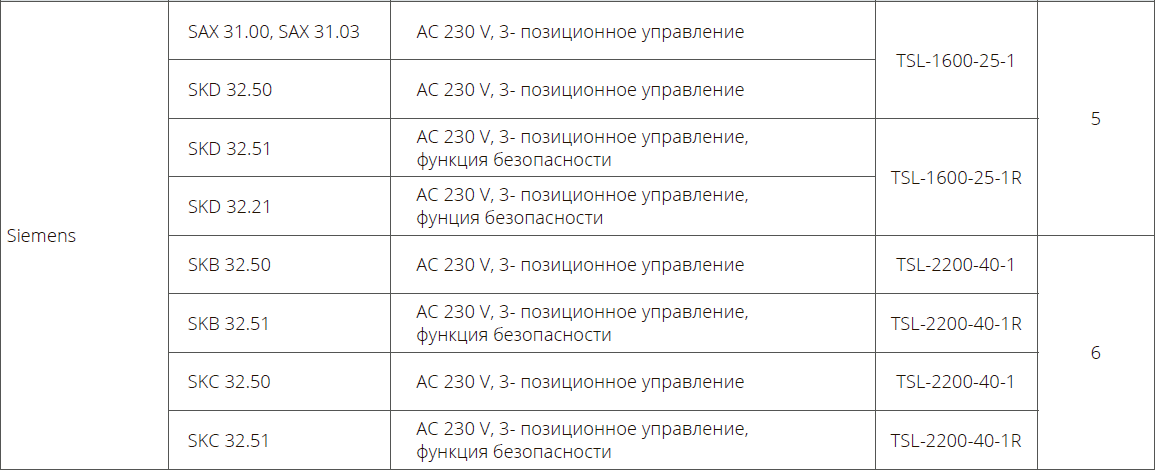

Таблица замены электроприводов других производителей на привод TSL производства "ООО Завод Теплосила"

ПРИМЕР ЗАКАЗА
TSL-1600-25-1-230-IP67 + адаптер №1 – электропривод прямоходный трехпозиционный TSL с номинальным усилием 1600 Н,

величиной хода привода 25 мм стандартного исполнения с напряжением питания 230 В и степенью защиты IP67 с адаптером №1.

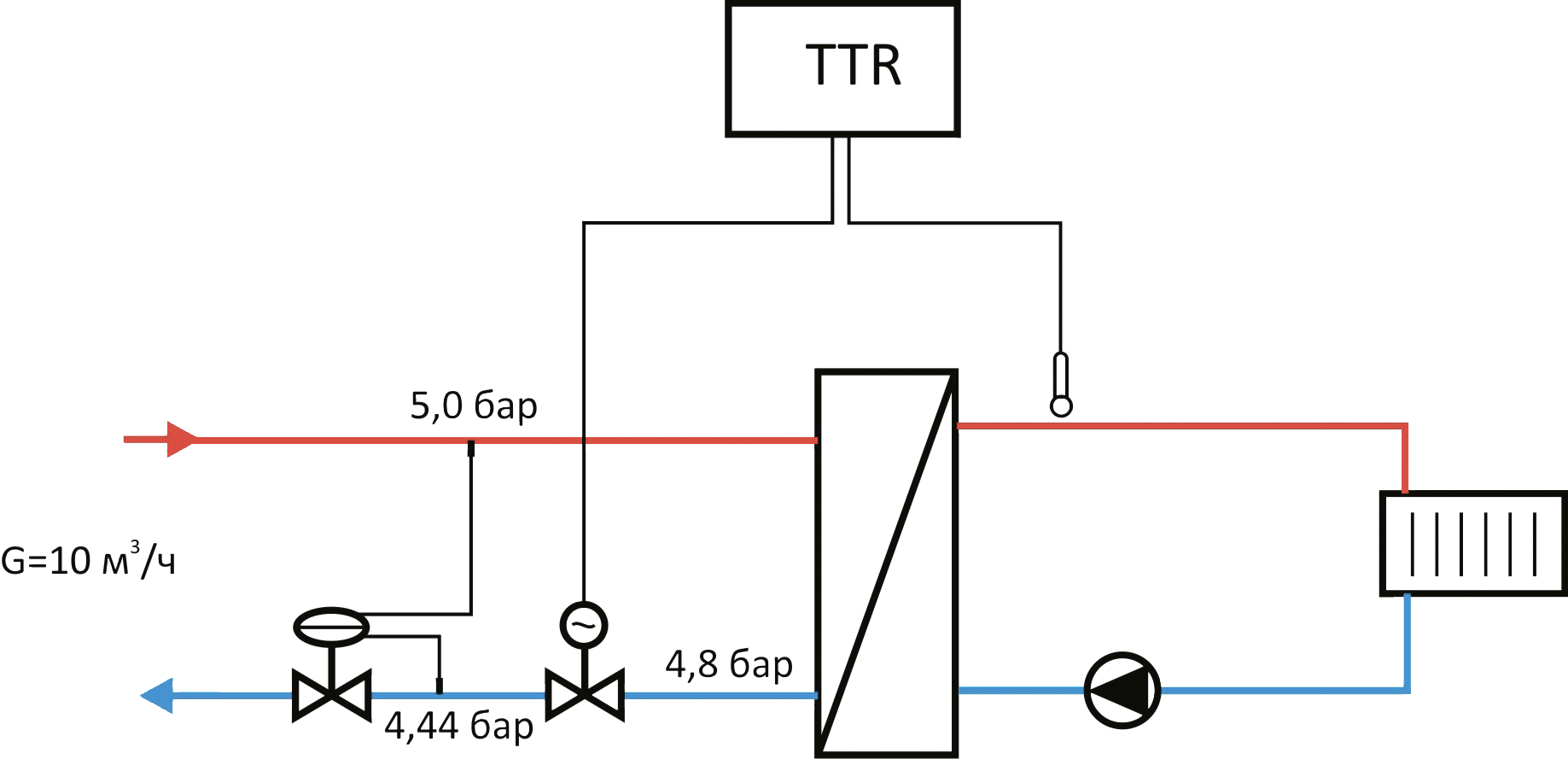

Требуется подобрать двухходовой регулирующий клапан с электрическим приводом для регулирования температуры в контуре независимой системы отопления ИТП.

Расход сетевого теплоносителя: G = 10 м³/ч.

Перепад давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой: ∆Pру1 = 0,2 бар

В соответствии с рекомендациями по подбору регулирующих клапанов:

  1. По формуле (2) определяем минимальный условный диаметр клапана:

Dу = 18,8*√(G/V) = 18,8*√(10 / 3) = 34,3 мм

Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

  1. По формуле (3) определяем требуемую пропускную способность клапана:

Kv = kзап1 G/√ΔP = 1 * 10/√0,2 = 22,36 м³/ч.

Перепад давления на клапане ΔP выбираем равный перепаду давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

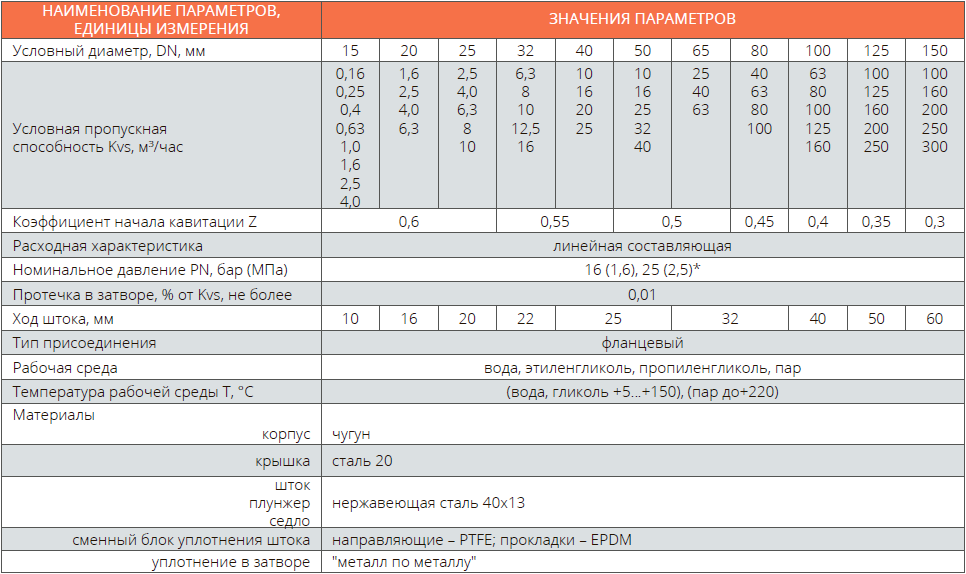

  1. Из таблицы (раздел "Технические характеристики") выбираем двухходовой клапан (Тип TRV) с ближайшим большим условным диаметром и ближайшей меньшей условной пропускной способностью Kvs:

Dу = 40 мм, Кvs = 20 м³/ч.

  1. По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 10 м³/ч.

ΔPф = (G/Kvs)² = (10/20) ² = 0,25 бар.

  1. По формуле (8) определяем перепад давления на регулируемом участке.

Pру = ∆Pф / kзап2 + ∆Pру1 = 0,25 / 0,7 + 0,2 = 0,56 бар.

  1. Из таблицы (раздел "Технические характеристики") выбираем привод Завод Теплосила TSL-1600 (тип привода 101).
  2. Номенклатура для заказа: TRV-40-20-101
Где TRV-X1-X2-X3

TRV - Условное обозначение клапана регулирующего
X1 - Условный диаметр DN
X2 - Условная пропускная способность Kvs
X 3 - Маркировка типа привода от (1 до 101R).
  • Широкий диапазон Kvs на каждый диаметр
  • Универсальный привод собственного производства с функцией безопасности
  • Увеличенный ресурс службы клапана за счет использования в уплотнительных узлах специально разработанных уплотнений для тяжелых условий эксплуатации
  • Универсальный привод собственного производства (4 скорости хода штока, класс защиты электрического привода IP 67, наличие визуальной индикации состояния привода, возможность монтажа клапана приводом вниз)
  • Наличие технической возможности изменения Kvs на объекте
