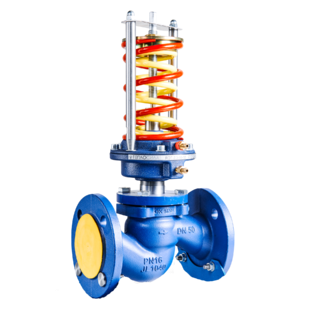

Регулятор давления "после себя" RDT-P
Назначение и область применения:
Регулятор давления «После себя» представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.
Регуляторы давления «После себя» RDT-P предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.

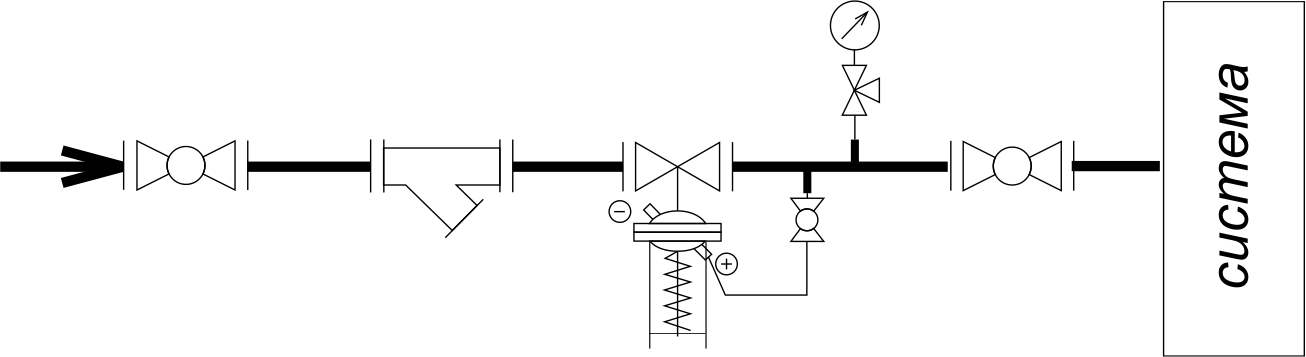

В ИТП регулятор давления «после себя» устанавливается:
• на подающем трубопроводе (общем трубопроводе теплосети или трубопроводе греющего контура отдельной системы) при высоком давлении для его снижения и предотвращения гидравлических ударов;
• на линии подпитки для поддержания заданного давления во внутреннем контуре независимой системы отопления.
Не работают при отсутствии расхода и в тупиковых схемах.
от 32674 руб.
|

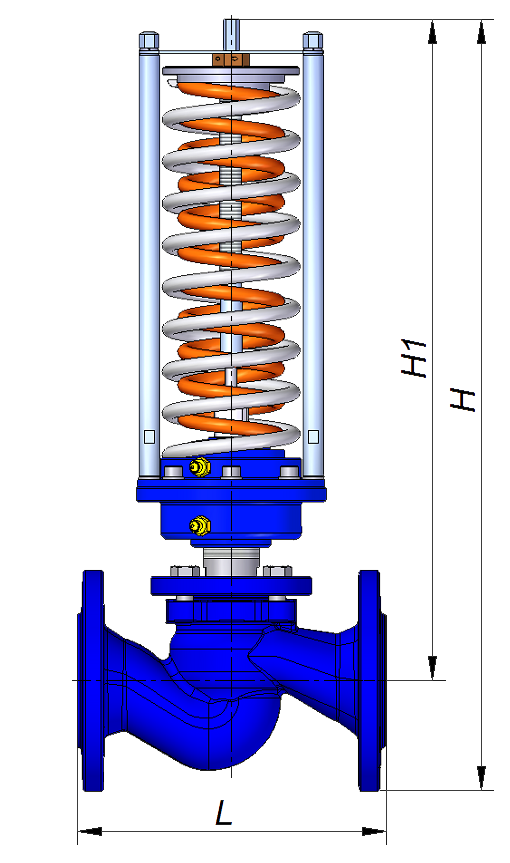

Общая контрукция регулятора давления "После себя" состоит из: 01 корпус клапана 02 плунжер клапана 03 мембранная камера исполнительного механизма 04 исполнительный механизм-устройство, задающее необходимое давление (задатчик) |
| Наименование параметров, единицы измерения |
Значения параметров | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Максимальная условная пропускная способность Kvs, м³/час | 0,25 0,4 0,63 1,0 1,6 2,5 4,0 |
2,5 4,0 6,3 8 |
4,0 6,3 8,0 10 |
6,3 10 12,5 16 |
10 16 20 25 |
16 20 25 32 |
25 32 40 50 |
32 40 63 80 100 |
63 100 125 160 |
100 125 160 200 |
160 200 250 280 |
250 300 360 450 500 560 630 |
| Коэффициент начала кавитации, Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | ||||
| Температура рабочей среды Т, °С | вода и гликоли - +5... +150, пар до +150 | |||||||||||
| Условное давление PN, бар (МПа) | 16 (1,6); 25 (2,5)* | |||||||||||
| Рабочая среда | вода, этиленгликоль и пропиленгликоль (концентрация до 65%), пар | |||||||||||
| Тип присоединения | фланцевый | |||||||||||
|
Исполнения диапазона настройки регулятора, бар (МПа) |
||||||||||||
| 0.1 | 0,08-0,9 (0,008-0,09)(оранжевая пружина) | |||||||||||
| 1.1 | 0,16-1,8 (0,016-0,18)(оранжевая пружина) | |||||||||||
| 1.2 | 0,24-3,0 (0,024-0,30) (серая пружина) | |||||||||||
| 1.3 | 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина) | |||||||||||
| 2.1 | 0,5-5,8 (0,05-0,58) (красная пружина) | |||||||||||
| 2.2 | 0,9-10,0 (0,09-1,0) (желтая пружина) | |||||||||||
| 2.3 | 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина) | |||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более | 6 | |||||||||||
| Относительная протечка, % от Kvs, не более | 0,05 - для жидкости 0,5 - для газа |
|||||||||||
| Окружающая среда | воздух с температурой от +5 до +50 и влажностью 30-80% | |||||||||||
| Материалы: | ||||||||||||
| корпус | чугун | |||||||||||
| крышка | сталь 20 | |||||||||||
| шток | нержавеющая сталь 40X13 | |||||||||||
| плунжер | нержавеющая сталь 40X13 | |||||||||||
| седло | нержавеющая сталь 40X13 | |||||||||||
| сменный блок уплотнения штока | направляющие – PTFE, прокладки – EPDM | |||||||||||
| уплотнение в затворе | "металл по металлу" | |||||||||||
| мембаран | EPDM на тканевой основе | |||||||||||
*поставляется по спецзаказу
Маркировка и пример заказа регулятора давления "после себя" RDT-P
RDT-P-X1-X2-X3-X4
где:
RDT-P – обозначение регулятора давления «после себя»;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывется, 2,5 МПа - указывается значение 25).
ПРИМЕР ЗАКАЗА:
Регулятор давления «после себя» условным диаметром 32 мм, с пропускной способностью 10 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 2.1 (0,5 – 5,8 бар).
RDT-Р-2.1-32-10
- медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт.
для DN 125-200:
- медная импульсная трубка Ду 10х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* Для диаметров 15-150 исполнения 0.1 высота увеличивается на 80 мм. Для диаметра 200 исполнения 0.1 высота увеличивается на 110 мм.

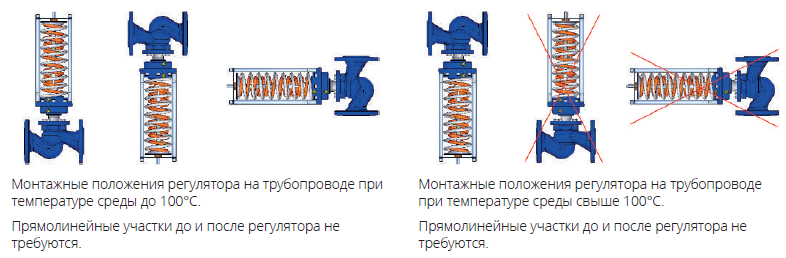

Установка регулятора давления "после себя"
|
Требуется подобрать регулятор давления «После себя» на подающий трубопровод ИТП для обеспечения давления за регулятором Pпред = 4,5 бар. Расход сетевого теплоносителя: G = 12 м³/ч. Давление в подающем трубопроводе P1 = 8 бар, темпе- ратура 110°С. Давление в обратном трубопроводе P2 = 4 бар. |
В соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:
- По формуле (2) определяем минимальный условный диаметр регулятора:
Dу = 18,8*√(G / V) = 18,8*√(12 / 3) = 37,6 мм
Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапа- нов и регуляторов давления прямого действия гк «теплосила» в итп/цтп.
- По формуле (5) определяем расчетный перепад давления на регуляторе.
∆P = P1 – Pпред = 8,0 – 4,5 = 3,5 бар.
- По формуле (3) определяем требуемую пропускную способность клапана:
Kv = kзап1 G / √ΔP = 1,2 * 12 / √3,5 = 7,7 м³/ч.
- Из таблицы 3.4 выбираем регулятор давления «После себя» (Тип RDT-Р) с ближайшим большим условным диаметром
Dу и ближайшей большей условной пропускной способностью Kvs: Dу = 40 мм, Кvs = 16 м³/ч.
- По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 12 м³/ч.
ΔPф = (G / Kvs)² = (12 / 16)² = 0,56 бар.
- Из таблицы 3.4 для ∆P = 3,5 бар, выбираем исполнение диапазона настройки регулятора 2.2 (2,0–6,5 бар).
- Определяем по формуле (9) и значению Рнас для температуры теплоносителя 110°С максимальный перепад давле- ний, который может на себе «погасить» регулятор:
ΔPпред = Z (Pвх – Pнас) = 0,55 (8,0 – 0,43) = 4,16 бар.
- Так как расчетный перепад давления на регуляторе ∆P = 3,5 < ΔPпред = 4,16 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
- Номенклатура для заказа: RDT-р-2.2-40-16
где, RDT-Р-Х1-Х2-Х3:
RDT-Р - обозначение регулятора давления «После себя»;
Х1 - исполнение диапазона настройки регулятора;
Х2 - значение условного диаметра;
Х3 - значение условной пропускной способности.
Широкий диапазон Kvs на каждый диаметр
Комплектная поставка (поставляется комплектом с импульсными трубками)
Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)
7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия
Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)
Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)
