Регулятор «перепуска» прямого действия RDT-B является автоматическим регулятором перепада давления прямого действия, предназначенным для поддержания постоянного перепада давления на участке трубопровода, на котором установлен регулятор.
Клапан
регулятора при отсутствии сигнала (энергии) нормально закрыт. При
повышении перепада давлений на регуляторе клапан открывается.
В ИТП
регулятор «перепуска» устанавливается на байпасных линиях для
обеспечения постоянного расхода теплоносителя на основном участке
трубопровода.
Не работает при отсутствии расхода и в тупиковых схемах.
Общая контрукция регулятора давления «до себя» состоит из: 01 корпус клапана 02 плунжер клапана 03 мембранная камера исполнительного механизма 04 исполнительный механизм-устройство, задающее необходимое давление (задатчик) |
Наименование параметров, единицы измерения |
Значения параметров | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Условная пропускная способность Kvs, м³/час | 0,25 0,4 0,63 1,0 1,6 2,5 4,0 |
2,5 4,0 6,3 8 |
4,0 6,3 8,0 10 |
6,3 10 12,5 16 |
10 16 20 25 |
16 20 25 32 |
25 32 40 50 |
32 40 63 80 100 |
63 100 125 160 |
100 125 160 200 |
160 200 250 280 |
Коэффициент начала кавитации, Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | ||||
Температура рабочей среды Т, С | вода и гликоли - +5... +150 | ||||||||||
Условное давление PN, бар (МПа) | 16 (1,6); 25 (2,5)* | ||||||||||
Рабочая среда | вода, этиленгликоль и пропиленгликоль (концентрация до 65%) | ||||||||||
Тип присоединения | фланцевый | ||||||||||
Исполнения диапазона настройки регулятора, бар (МПа) |
|||||||||||
1.1 | 0,16-1,8 (0,016-0,18)(оранжевая пружина) | ||||||||||
1.2 | 0,24-3,0 (0,024-0,30) (серая пружина) | ||||||||||
1.3 | 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина) | ||||||||||
2.1 | 0,5-5,8 (0,05-0,58) (красная пружина) | ||||||||||
2.2 | 0,9-10,0 (0,09-1,0) (желтая пружина) | ||||||||||
2.3 | 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина) | ||||||||||
Зона пропорциональности, % от верхнего предела настройки, не более | 6 | ||||||||||
Относительная протечка, % от Kvs, не более | 0,05 - для жидкости 0,5 - для газа |
||||||||||
Окружающая среда | воздух с температурой от +5 до +50 и влажностью 30-80% | ||||||||||
Материалы: | |||||||||||
корпус | чугун | ||||||||||
крышка | сталь 20 | ||||||||||
шток | нержавеющая сталь 40X13 | ||||||||||
плунжер | нержавеющая сталь 40X13 | ||||||||||
седло | нержавеющая сталь 40X13 | ||||||||||
сменный блок уплотнения штока | направляющие – PTFE, прокладки – EPDM | ||||||||||
уплотнение в затворе | "металл по металлу" | ||||||||||
мембаран | EPDM на тканевой основе |
*поставляется по спецзаказу
Регулятор давления «перепуска» условным диаметром 32 мм, с пропускной способностью 10 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 1.3 (0,4 - 4,8 бар).
RDT-B-1.3-32-10
для DN 125-150:
|
* Для исполнения 0.1 высота увеличивается на 80 мм.

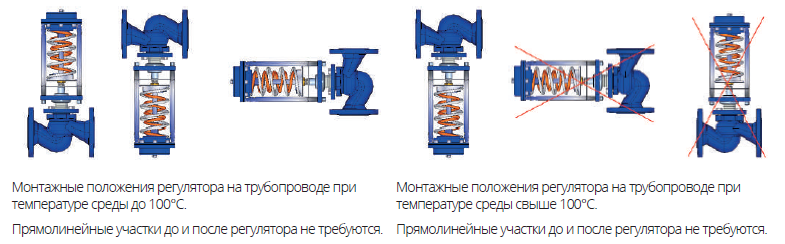

Установка регулятора давления «перепуска» RDT-B
Требуется подобрать регулятор давления «перепуска» для обеспечения перепада давления на байпасной линии насоса ΔPув = 2,2 бар. Расход сетевого теплоносителя – G=9 м³/ч, температура – T2=70°С. Давление перед регулятором 5,7 бар. |
В соответствии с Методикой подбора регуляторов давления прямого действия:
Dу = 18,8*√ (G / V) = 18,8*√ (9 / 3) = 32,6 мм
Скорость V в выходном сечении регулятора выбираем равной максимально рекомендуемой (3 м/с) для регуляторов в ИТП в соответствии с методикой подбора регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
Kv = kзап1*G / √ΔP = 1,2 * 9 / √2,2 = 7,3 м³/ч.
3. Из таблицы (вкладка "Технические характеристики") выбираем регулятор давления «перепуска» RDT-B с ближайшим большим условным диаметром Dу и ближайшей большей максимальной условной пропускной способностью Kvs:
Dу = 40 мм, Кvs = 10 м³/ч.
4. По формуле (7) определяем фактический перепад на полностью открытом регуляторе при максимальном расходе 9 м³/ч.
ΔPф = (G / Kvs)² = (9 / 10)² = 0,81 бар
5. Из таблицы (вкладка "Технические характеристики") для ∆P = 2,2 бар, выбираем исполнение диапазона настройки регулятора 1.3 (0,4-4,8 бар).
6. Определяем по формуле (9) и значению Рнас для температуры теплоносителя Т2=70°С максимальный перепад давлений, который может на себе «погасить» регулятор:
ΔPпред = Z*(Pвх – Pнас) = 0,55*(5,7 – (–0,69)) = 3,5 бар.
7. Так как расчетный перепад давления на регуляторе ∆P = 2,2 < ΔPпред = 3,5 бар, то регулятор подобран корректно: кавитация в регуляторе при заданных параметрах отсутствует.
8. Номенклатура для заказа: RDT-B-1.3-40-10.
Широкий диапазон Kvs на каждый диаметр
Комплектная поставка (поставляется комплектом с импульсными трубками)
Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)
7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия
Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)
Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)
