Регуляторы давления "до себя" RDT-S
Назначение и область применения:
Регулятор предназначен для автоматического поддержания заданного давления рабочей среды в трубопроводе до регулятора (по ходу движения рабочей среды). Клапан регулятора при отсутствии давления нормально закрыт. При повышении давления до регулятора клапан открывается.
В ИТП регулятор давления "до себя" RDT-S устанавливается на обратном трубопроводе тепловой сети дл ястабилизации давления, а также предотвращения опустошения и завоздушивания зависимой системы отполения при низком давлении в обратном трубопроводе тепловой сети.
Не работает при отсутствии расхода и в тупиковых схемах.
от 32674 руб.
|

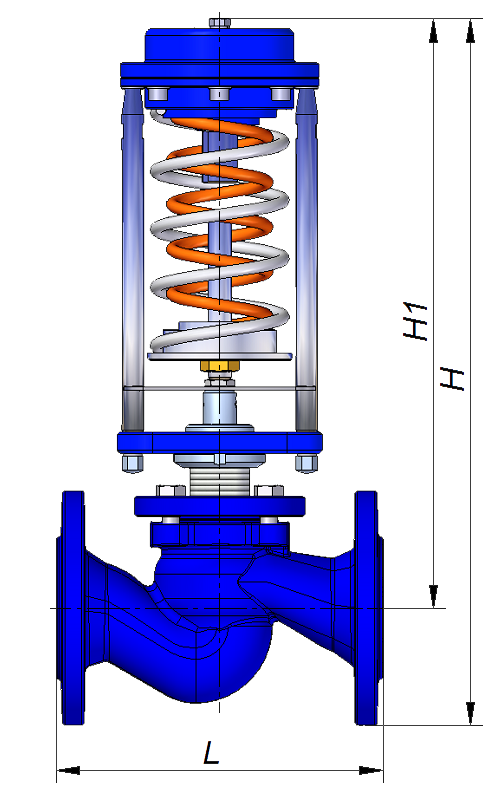

Общая контрукция регулятора давления «до себя» состоит из: 01 корпус клапана 02 плунжер клапана 03 мембранная камера исполнительного механизма 04 исполнительный механизм-устройство, задающее необходимое давление (задатчик) |
| Наименование параметров, единицы измерения |
Значения параметров | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Условный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Условная пропускная способность Kvs, м³/час | 0,25 0,4 0,63 1,0 1,6 2,5 4,0 |
2,5 4,0 6,3 |
4,0 6,3 8,0 10 |
6,3 10 12,5 16 |
10 16 20 25 |
16 20 25 32 |
25 32 40 50 |
32 40 63 80 100 |
63 100 125 160 |
100 125 160 200 |
160 200 250 280 |
250 300 360 450 500 560 630 |
| Коэффициент начала кавитации, Z | 0,6 | 0,55 | 0,5 | 0,45 | 0,4 | 0,35 | 0,3 | 0,2 | ||||
| Температура рабочей среды Т, С | +5...+150 С° | |||||||||||
| Условное давление PN, бар (МПа) | 16 (1,6); 25 (2,5)* | |||||||||||
| Рабочая среда | вода, этиленгликоль, пропиленгликоль с температурой до 150 С° | |||||||||||
| Тип присоединения | фланцевый | |||||||||||
|
Исполнения диапазона настройки регулятора, бар (МПа) |
||||||||||||
| 1.1 | 0,16-1,8 (0,016-0,18)(оранжевая пружина) | |||||||||||
| 1.2 | 0,24-3,0 (0,024-0,30) (серая пружина) | |||||||||||
| 1.3 | 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина) | |||||||||||
| 2.1 | 0,5-5,8 (0,05-0,58) (красная пружина) | |||||||||||
| 2.2 | 0,9-10,0 (0,09-1,0) (желтая пружина) | |||||||||||
| 2.3 | 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина) | |||||||||||
| Зона пропорциональности, % от верхнего предела настройки, не более | 6 | |||||||||||
| Относительная протечка, % от Kvs, не более | 0,05 - для жидкости 0,5 - для газа |
|||||||||||
| Окружающая среда | воздух с температурой от +5 до +50 и влажностью 30-80% | |||||||||||
| Материалы: | ||||||||||||
| корпус | чугун | |||||||||||
| крышка | сталь 20 | |||||||||||
| шток | нержавеющая сталь 40X13 | |||||||||||
| плунжер | нержавеющая сталь 40X13 | |||||||||||
| седло | нержавеющая сталь 40X13 | |||||||||||
| сменный блок уплотнения штока | направляющие – PTFE, прокладки – EPDM | |||||||||||
| уплотнение в затворе | "металл по металлу" | |||||||||||
| мембаран | EPDM на тканевой основе | |||||||||||
*поставляется по спецзаказу
Маркировка и пример заказа регулятора давления "до себя" RDT-S
где:
RDT-S– обозначение регулятора давления «до себя»;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывется, 2,5 МПа - указывается значение 25).
ПРИМЕР ЗАКАЗА:
Регулятор давления прямого действия «до себя» условным диаметром 25 мм, с пропускной способностью 6,3 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 2.3 (1,4 - 15,8 бар).
RDT-S-2.3-25-6,3
- медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт;
для DN 125-150:
- медная импульсная трубка Ду 10х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт;
- латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт;
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

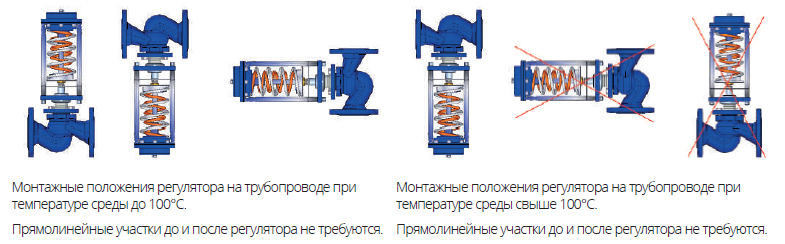

Установка регулятора давления "До себя"
|
Требуется подобрать регулятор давления «До себя» на обратный трубопровод ИТП для обеспечения давления до регулятора Pув = 4,7 бар. Расход сетевого теплоносителя: 9 м³/ч. Давление в подающем трубопроводе 6 бар. Давление в обратном трубопроводе 2,5 бар, температура 70°С. |
в соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:
- По формуле (2) определяем минимальный условный диаметр клапана:
Dу = 18,8*√(G / V) = 18,8*√(9 / 3) = 32,6 мм
Скорость в выходном сечении V клапана выбираем равной максимально рекомендуемой (3 м/с) для клапанов в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.
- По формуле (6) определяем расчетный перепад давления на регуляторе.
∆P = Pув – P2 = 4,7-2,5 = 2,2 бар.
3. По формуле (3) определяем требуемую пропускную способность клапана:
Kv = kзап1 G / √ΔP = 1,2 * 9 / √2,2 = 7,3 м³/ч.
4. Из таблицы (раздел "Технические характеристики") выбираем регулятор давления «До себя» (Тип RDT-S) с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs:
Dу = 40 мм, Кvs = 16 м³/ч.
5. По формуле (7) определяем фактический перепад на полностью открытом клапане при максимальном расходе 9 м³/ч.
ΔPф = (G / Kvs)² = (9 / 16)² = 0,32 бар.
6. Из таблицы (раздел "Технические характеристики") для ∆P = 2,2 бар, выбираем исполнение диапазона настройки регулятора 1.3 (1,0-4,5 бар).
7. Определяем по формуле (9) и значению Рнас для температуры теплоносителя 70°С максимальный перепад давле- ний, который может на себе «погасить» регулятор:
ΔPпред = Z (Pвх – Pнас) = 0,55 (5,7 – (–0,69)) = 3,5 бар.
8. Так как расчетный перепад давления на регуляторе ∆P = 2,2 < ΔPпред = 3,5 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
9. Номенклатура для заказа: RDT-S-1.3-40-16
где RDT-S-X1-X2-X3 это:
- RDT - S – обозначение регулятора давления "До себя";
- Х1- исполнение диапазона настройки регулятора;
- Х2 - значение условного диаметра;
- Х3 - значение условной пропускной способности.
Широкий диапазон Kvs на каждый диаметр
Комплектная поставка (поставляется комплектом с импульсными трубками)
Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)
7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия
Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)
Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)
