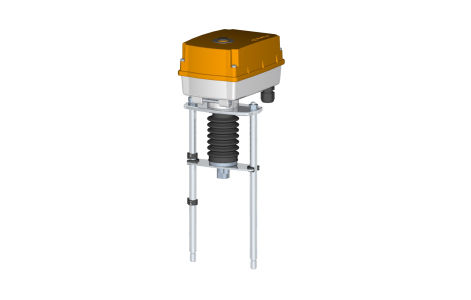

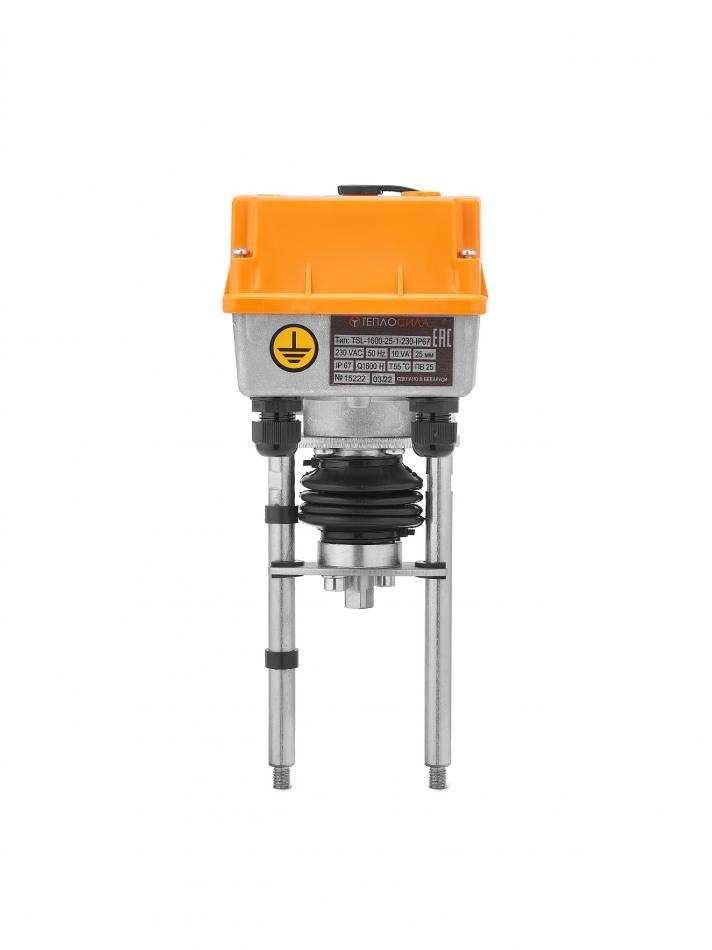

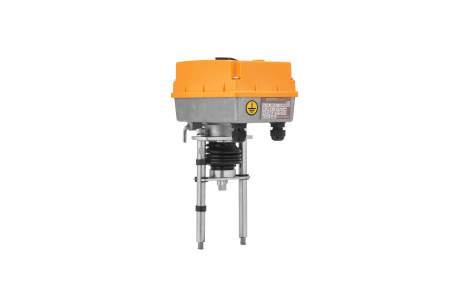

электроприводы TSL
Назначение и область применения:
Электропривод управляется модулем управления (контроллером), который формирует трехпозиционный управляющий сигнал и служит для управления двух и трехходовыми регулирующими клапанами с поступательным перемещением штока.
Регулирующие клапаны с электроприводами устанавливают в системах отопления, вентиляции и горячего водоснабжения зданий, а также в системах автоматизации технологических процессов.
Электропривод TSL универсальный (имеет 4 скорости перемещения штока) и может использоваться в системах отопления и ГВС благодаря возможности настройки скорости перемещения штока на объекте.
Электропривод прямоходный трехпозиционный TSL обладает следующими возможностями:
- имеет функцию ручного регулирования;
- позволяет визуально осуществлять индикацию положения;
- имеет регулируемые концевые выключатели положения для регулировки хода штока;
- оснащен встроенной электронной защитой от перегрузки по усилию для предотвращения поломки электропривода.
Технические характеристики электроприводов TSL с трехпозиционным управлением производства ООО "Завод Теплосила"

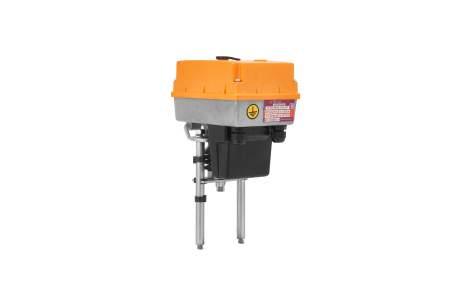

Технические характеристики электроприводов TSL с трехпозиционным управлением и функцией безопасности производства ООО "Завод Теплосила"
Технические характеристики электроприводов TSL с аналоговым управлением производства ООО "Завод Теплосила"
Технические характеристики терморегулирующих электроприводов TSL производства ООО "Завод Теплосила"
где:
TSL– Условное обозначение привода;
X1 – Обозначение номинального усилия привода, Н;
X2 – Величина хода электропривода, мм;
X3 – Конструктивное исполнение:
1– Стандартное исполнение;
1R– Исполнение с функцией безопасности;
1T - Терморегулирующий привод;
1TR - Терморегулирующий привод с функцией безопасности;
X4 – Напряжение питания привода, В;
IP67– Класс защиты электропривода.
Габаритные и присоединительные размеры электроприводов TSL
*Размеры электропривода в стандартном исполнении
** Размеры электропривода в высокотемпературном исполнении
Электроприводы TSL производства ООО «Завод Теплосила» можно устанавливать на регулирующие клапаны других производителей с помощью специальных адаптеров.
Варианты замены электроприводов других производителей на привод TSL представлены в таблице.
*Примечание: данные о товарах, приведенные в таблице, носят исключительно информационный характер, не является рекламой, получены из открытых источников.
Информацию о товарах, представленную в таблице, рекомендум уточнять непосредственно у производителя товаров.
Схема подключения стандартных электроприводов TSL
Условные обозначения:
μC - микропроцессор;
M - шаговый электродвигатель;
S1 - концевой позиционный выключатель “открыто“;
S2 - концевой позиционный выключатель “закрыто“;
БРП* - блок резервного питания (только для модификации электропривода “TSL-XXXX-XX-1TR-230-IP67” с функцией безопасности);
SA1 - переключатель функциональный;
SA2 - переключатель для установки заданной температуры («десятки»);
SA3 - переключатель для установки заданной температуры («единицы»);
SA4 - кнопка для автонастройки полного хода электропривода;
НL1 - индикатор состояния электропривода;
PE - заземляющий контакт;
Х1 - клеммная колодка для подключения электропитания 230 В, 50 Гц;
Х2 - клеммная колодка для подключения релейного аварийного выхода;
Х3* - клеммная колодка для подключения встроенного блока резервного электропитания (только для модификации “TSL-XXXX-XX-1TR-230-IP67” с функцией безопасности);
Х4 - клеммная колодка для подключения датчика температуры Т1 (Pt1000) и интерфейса связи RS-485.
