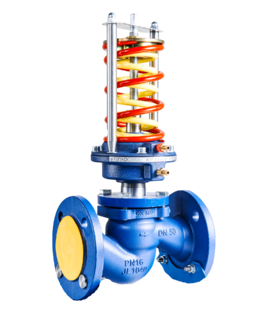

Регуляторы перепада давления RDT


Назначение и область применения:

Регулятор перепада давления представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины и силы, создаваемой разностью давлений рабочей среды в мембранных камерах привода.

Регулятор перепада давления прямого действия RDT предназначены для автоматического поддержания перепада давления на регулируемом участке трубопровода (между подающим и обратным трубопроводом) в контурах отопления, горячего водоснабжения, вентиляции в тепловых пунктах объектов теплоснабжения.

Установка регулятора перепада давления в ИТП предотвращает гидравлические удары, способствует снижению шумовых эффектов на регулирующем клапане и повышению его ресурса работоспособности.

В ИТП регулятор перепада давления устанавливается:

- на подающем или обратном трубопроводе на вводе тепловой сети — общий для всех систем;

- на подающем или обратном трубопроводе греющего контура каждой системы отдельно.

Не работают при отсутствии расхода и в тупиковых схемах.

от 32674 руб.

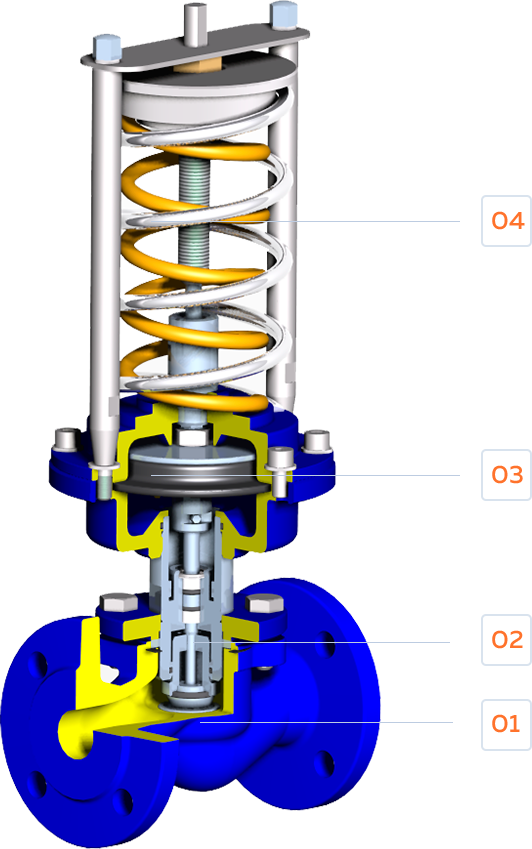

Общая контрукция регулятора перепада давления состоит из:

01 корпус клапана

02 плунжер клапана

03 мембранная камера исполнительного механизма

04 исполнительный механизм-устройство, задающее необходимое давление (задатчик)

Наименование параметров,
единицы измерения
Значения параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150 200
Максимальная условная пропускная способность Kvs, м³/час 0,25
0,4
0,63
1,0
1,6
2,5
4,0
2,5
4,0
6,3
8
4,0
6,3
8,0
10
6,3
10
12,5
16
10
16
20
25
16
20
25
32
25
32
40
50
32
40
63
80
100
63
100
125
160
100
125
160
200
160
200
250
280
250
300
360
450
500
560
630
Коэффициент начала кавитации, Z 0,6 0,55 0,5 0,45 0,4 0,35 0,3 0,2
Температура рабочей среды Т, ℃ вода и гликоли - +5... +150
Условное давление PN, бар (МПа) 16 (1,6); 25 (2,5)*
Рабочая среда вода, этиленгликоль и пропиленгликоль (концентрация до 65%)
Тип присоединения фланцевый

Исполнения диапазона настройки регулятора, бар (МПа)

0.1 0,08-0,9 (0,008-0,09)(оранжевая пружина)
1.1 0,16-1,8 (0,016-0,18)(оранжевая пружина)
1.2 0,24-3,0 (0,024-0,30) (серая пружина)
1.3 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина)
2.1 0,5-5,8 (0,05-0,58) (красная пружина)
2.2 0,9-10,0 (0,09-1,0) (желтая пружина)
2.3 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина)
Зона пропорциональности, % от верхнего предела настройки, не более 6
Относительная протечка, % от Kvs, не более 0,05 - для жидкости
0,5 - для газа
Окружающая среда воздух с температурой от +5 до +50 и влажностью 30-80%
Материалы:
корпус чугун
крышка сталь 20
шток нержавеющая сталь 40X13
плунжер нержавеющая сталь 40X13
седло нержавеющая сталь 40X13
сменный блок уплотнения штока направляющие – PTFE, прокладки – EPDM
уплотнение в затворе "металл по металлу"
мембаран EPDM на тканевой основе
*поставляется по спецзаказукомплектная поставка регулятор перепада давления для Ду 15 – 100 и для Ду 125 – 150

*поставляется по спецзаказу


Маркировка и пример заказа регулятора перепада давления RDT

RDT-X1-X2-X3-X4
где:
RDT– Условное обозначение регулятора перепада давления;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывется, 2,5 МПа - указывается значение 25).


ПРИМЕР ЗАКАЗА:

Регулятор перепада давления прямого действия условным диаметром 40 мм, с пропускной способностью 16 м³/ч, максимальной температурой рабочей среды +150°С, рабочим давлением 1,6 МПа, с диапазоном настройки регулятора 1.1 (0,16 – 1,8 бар).
RDT-1.1-40-16


КОМПЛЕКТ ПОСТАВКИ РЕГУЛЯТОРА ПЕРЕПАДА ДАВЛЕНИЯ RDT
для DN 15-100:
  • медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
  • медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
  • латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;

для DN 125-200:

  • медная импульсная трубка Ду 10х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт;
  • медная импульсная трубка Ду 10х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М14х1,5)– 1 шт;
  • латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 2 шт;

Наименование параметров Значения параметров
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150 200

Длинна L, мм

130 150 160 180 200 230 290 310 350 400 480 600
Высота Н1*, мм 355 355,5 360 370 370 380 505 510 562,5 665 680 690
Высота Н*, мм / не более 405 410 415 440 445 465 600 610 672,5 780 825 860
Масса (стандартное исполнение), кг, не более 12 12,5 13,5 15 17 20 25 31 45 55 70 115
Масса (исполнение 0.1), кг, не более 16 16,5 17,5 19 21 24 29 35 49 60 75 120

* Для диаметров 15-150 исполнения 0.1 высота увеличивается на 80 мм. Для диаметра 200 исполнения 0.1 высота увеличивается на 110 мм.

Установка регулятора перепада давления

на подающем трубопроводе

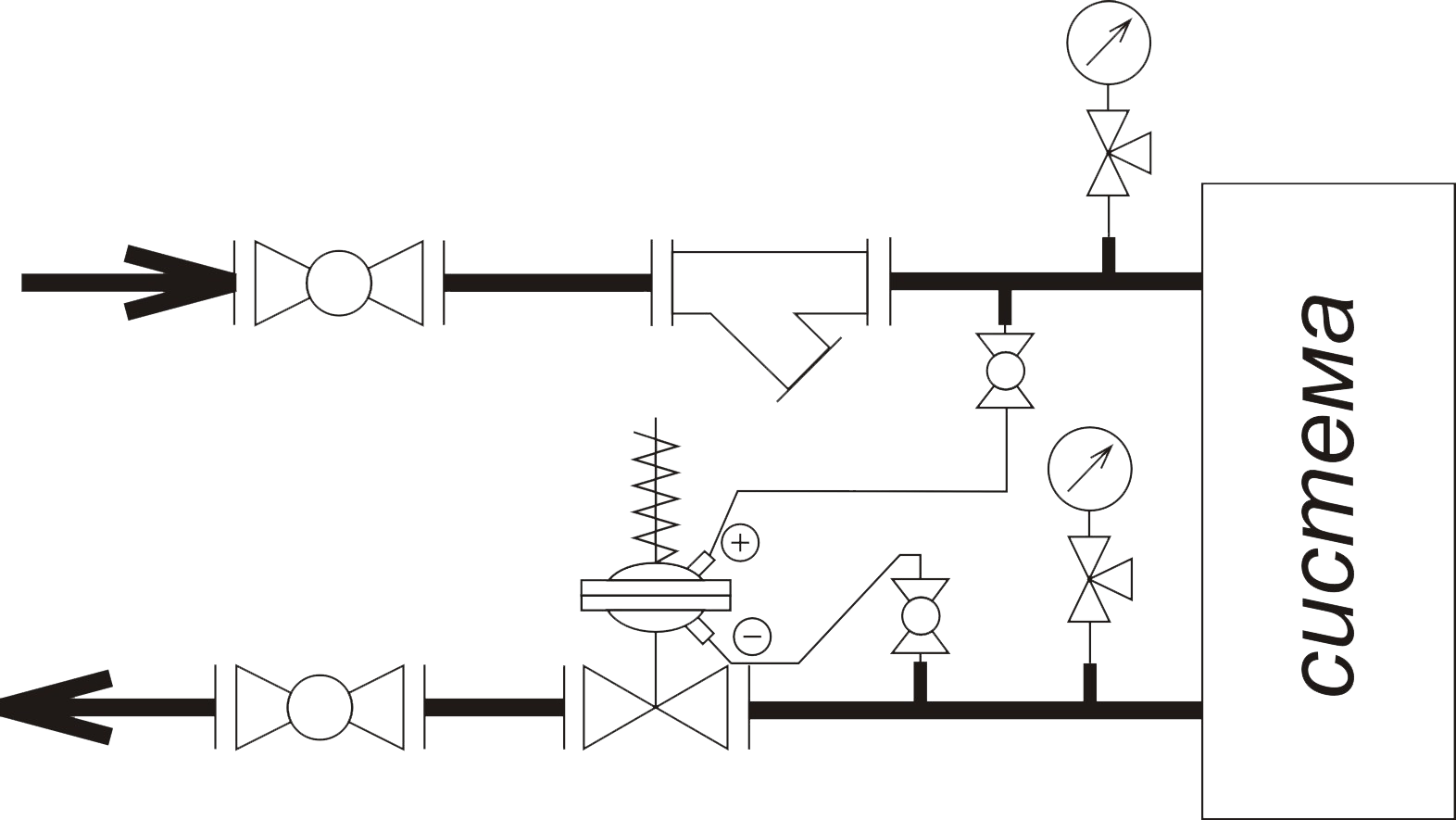

Установка регулятора перепада давления

на обратном трубопроводе

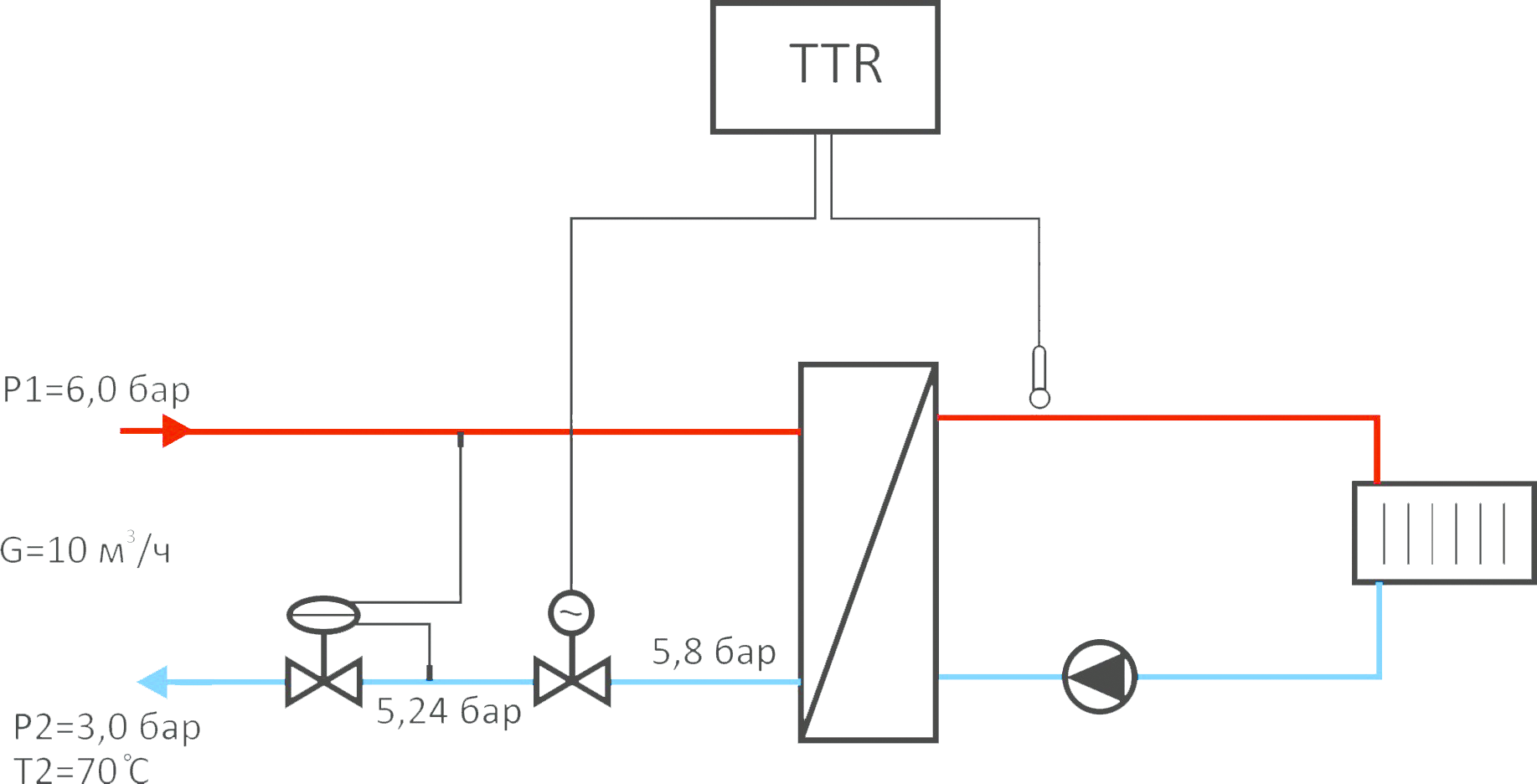

Требуется подобрать регулятор перепада давления.

Расход сетевого теплоносителя: 10 м³/ч.

Давление в подающем трубопроводе 6 бар.

Давление в обратном трубопроводе 3 бар.

Перепад давления на внешнем контуре теплообменного аппарата с подводящими теплопроводами и арматурой: ∆Pру1 = 0,2 бар

Фактический перепад давления на полностью открытом двухходовом регулирующем клапане ΔPф = 0,39 бар.

Регулятор перепада давления требуется установить на обратный трубопровод теплового пункта с температурой теплоносителя 70°С.

В соответствии с рекомендациями по подбору клапанов регуляторов прямого действия:

  1. По формуле (2) определяем минимальный условный диаметр регулятора:

Dу = 18,8*√(G/V) = 18,8*√(10 / 3) = 34,2 мм

Скорость в выходном сечении V регулятора выбираем равной максимально рекомендуемой (3 м/с) для регулирующей арматуры в ИТП в соответствии с рекомендациями по подбору регулирующих клапанов и регуляторов давления прямого действия ГК «Теплосила» в ИТП/ЦТП.

  1. По формуле (8) определяем перепад давления на регулируемом участке.

∆Pру = ∆Pф / kзап2 + ∆Pру1 = 0,39 / 0,7 + 0,2 = 0,76 бар.

  1. По формуле (4) определяем расчетный перепад давления на регуляторе.

∆P = ∆Pсист – ∆Pру – ∆Pдоп = (6 – 3) – 0,76 – 0,1 = 2,14 бар.

где ∆Pдоп = 0,1 бар – потери давления в трубопроводах, арматуре и оборудовании вне регулируемого участка системы теплопотребления, бар.

  1. По формуле (3) определяем требуемую пропускную способность регулятора:

Kv = kзап1 G / √ΔP = 1,2 * 10 / √2,14 = 8,2 м³/ч.

  1. Из таблицы (раздел "Технические характеристики") выбираем регулятор перепада давления (Тип RDT) с ближайшим большим условным диаметром Dу и ближайшей большей условной пропускной способностью Kvs: Dу = 40 мм, Кvs = 16 м³/ч.
  2. По формуле (7) определяем фактический перепад на полностью открытом регуляторе при максимальном расходе 10 м³/ч.

ΔPф = (G / Kvs)² = (10 / 16)² = 0,39 бар.

  1. Из таблицы (раздел "Технические характеристики") для ∆Pру = 0,76 бар, выбираем исполнение диапазона настройки регулятора 1.1 (0,2-1,6 бар).
  2. Определяем давление на входе в регулятор.

Pвх = P1 – Pру = 6 – 0,76 =5,24 бар.

  1. Определяем по формуле (9) и значению Рнас для температуры теплоносителя 70°С максимальный перепад давлений, который может на себе «погасить» регулятор:

ΔPпред = Z (Pвх – Pнас) = 0,55 (6,24 – (–0,69))=3,81 бар.

  1. Так как расчетный перепад давления на регуляторе ∆P = 2,14 <ΔPпред = 3,81 бар, то регулятор подобран корректно: кавитация на клапане регулятора на заданные параметры отсутствует.
  2. Номенклатура для заказа: RDT-1.1-40-16

где RDT-X1-X2-X3 это:

- RDT – обозначение регулятора перепада давления;

- Х1- исполнение диапазона настройки регулятора;

- Х2 - значение условного диаметра;

- Х3 - значение условной пропускной способности.

  • Широкий диапазон Kvs на каждый диаметр
  • Комплектная поставка (поставляется комплектом с импульсными трубками)
  • Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)
  • 7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия
  • Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)
  • Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)
