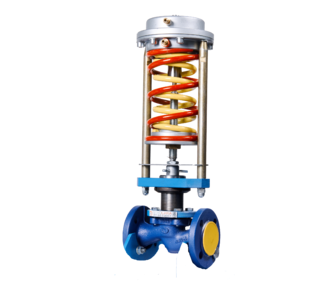

Высокотемпературные регуляторы давления «после себя» RDT-T


Назначение и область применения:

Высокотемпературные регуляторы давления «после себя» RDT-T предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.

Не работают при отсутствии расхода и в тупиковых схемах.
Рабочая среда – перегретая вода и пар с температурой до +220 °С.

Для высокотемпературных регуляторов давления «после себя» RDT-T предусмотрена установка охладителя импульса. Охладитель импульса устанавливается между трубопроводом и мембранной камерой, к которой подключается импульсная трубка. Перед запуском в эксплуатацию охладитель регулятора со стороны мембранной камеры заполняется водой.

Установка охладителя импульса необходима для того, чтобы предотвратить воздействие теплоносителя с высокой температурой на мембрану (максимальная температура, на которую рассчитана мембрана, составляет +150 °С).


Общая контрукция высокотемпературного регулятора давления «после себя» состоит из четырёх главных элементов:

01 клапана

02 привода

03 испольнительного механизма - устройства, задающего необходимое давление (далее - задатчик)

04 охладителя импульса

Тарелка клапана разгружена от гидростатических сил.

Наименование параметров,
единицы измерения
Значения параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность Kvs, м³/час 0,25
0,4
0,63
1,0
1,6
2,5
4,0
2,5
4,0
6,3
8
4,0
6,3
8,0
10
6,3
10
12,5
16
10
16
20
25
16
20
25
32
25
32
40
50
32
40
63
80
100
63
100
125
160
100
125
160
200
160
200
250
280
Температура рабочей среды Т, С до +220
Условное давление PN, бар (МПа) 16 (1,6); 25 (2,5)*
Рабочая среда перегретая вода, пар, воздух
Тип присоединения фланцевый

Исполнения диапазона настройки регулятора, бар (МПа)

1.1 0,16-1,8 (0,016-0,18)(оранжевая пружина)
1.2 0,24-3,0 (0,024-0,30) (серая пружина)
1.3 0,4-4,8 (0,04-0,48) (оранжевая пружина + серая пружина)
2.1 0,5-5,8 (0,05-0,58) (красная пружина)
2.2 0,9-10,0 (0,09-1,0) (желтая пружина)
2.3 1,4-15,8 (0,14-1,58) (красная пружина + желтая пружина)
Зона пропорциональности, % от верхнего предела настройки, не более 6
Относительная протечка, % от Kvs, не более 0,05 - для жидкости
0,5 - для газа
Окружающая среда воздух с температурой от +5 до +50 и влажностью 30-80%
Материалы:
корпус чугун
крышка сталь 20
шток нержавеющая сталь 40X13
плунжер нержавеющая сталь 40X13
седло нержавеющая сталь 40X13
сменный блок уплотнения штока направляющие – PTFE, прокладки – EPDM
уплотнение в затворе "металл по металлу"
мембаран EPDM на тканевой основе

*поставляется по спецзаказу


Маркировка и пример заказа высокотемпературного регулятора давления «после себя» RDT-T

RDT-T-X1-X2-X3-X4
где:
RDT-T– обозначение высокотемпературного регулятора давления «после себя»;
X1 – исполнение диапазона настройки регулятора;
X2 – значение условного диаметра;
X3 – значение максимальной условной пропускной способности;
X4 – рабочее давление (1,6 МПа - ничего не указывется, 2,5 МПа - указывается значение 25).


ПРИМЕР ЗАКАЗА:

Высокотемпературный регулятор давления «после себя» условным диаметром 50 мм, с пропускной способностью 20 м3/ч, максимальной температурой рабочей среды +220 °С, рабочим давлением 1,6 МПа, с диапазоном настройки 1.1 (0,16-1,8 бар).
RDT-T-1.1-50-20


КОМПЛЕКТ ПОСТАВКИ ВЫСОКОТЕМПЕРАТУРНОГО РЕГУЛЯТОРА ДАВЛЕНИЯ «ПОСЛЕ СЕБЯ» RDT-T
для DN 15-100:
  • медная импульсная трубка Ду 6х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
  • медная импульсная трубка Ду 6х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М10х1) – 1 шт;
  • латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт;
  • охладитель импульса с кронштейном для крепления к трубопроводу – 1 шт;

для DN 125-150:

  • медная импульсная трубка Ду 10х1 мм длиной 1,5 м (включая 2 латунные гайки с внутренней резьбой М14х1,5) – 1 шт;
  • медная импульсная трубка Ду 10х1 мм длиной 1,0 м (включая 2 латунные гайки с внутренней резьбой М14х1,5)– 1 шт;
  • латунный штуцер с наружной трубной резьбой G1/2” (для подключения к шаровому крану) – 1 шт;
  • охладитель импульса с кронштейном для крепления к трубопроводу – 1 шт;

Наименование параметров Значения параметров
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150

Длинна L, мм

130 150 160 180 200 230 290 310 350 400 480
Высота Н1*, мм 385 385 385 395 400 405 545 555 590 650 660
Высота Н*, мм / не более 435 440 445
465 475 490 630 655 700 775 805
Масса (стандартное исполнение), кг, не более 12 12,5 13,5 15 17 20 25 31 45 55 70
Масса (исполнение 0.1), кг, не более 16 16,5 17,5 19 21 24 29 35 49 60 75

* Для исполнения 0.1 высота увеличивается на 80 мм.

Установка высокотемпературного регулятора давления «после себя» RDT-T

Варианты подключения охладителя импульса высокотемпературного регулятора давления «после себя» RDT-T

Монтажные положения высокотемпературных регуляторов давления «после себя» RDT-T

Требуется выбрать регулятор давления «после себя» для понижения избыточного давления перегретого пара с

p1 = 13 бар до p2 = 4 бар, температурой Т1 = 210°С

и максимальным массовым расходом Gmax = 850 кг/ч..

В соответствии с Методикой подбора регуляторов давления прямого действия:

  1. Проверяем режим движения потока пара:

(p1 – p2) = 9 бар > 0,5 (p1 +1) = 7 бар - режим сверхкритический, следовательно требуемая пропуская способность регулятора давления определяется по формуле:

2. Скорость в выходном сечении выбирается из условия обеспечения малошумной работы регулирующей арматуры: для перегретого пара – 60 м/с.
По формуле определяем минимальный условный диаметр регулятора давления:

3. Из таблицы (вкладка "Технические характеристики") выбираем высокотемпературный регулятор давления «после себя» RDT-Т с ближайшим большим условным диаметром Dу
и ближайшей большей максимальной условной пропускной способностью Kvs:
Dу = 50 мм, Кvs = 16 м³/ч.

4. Из таблицы (вкладка "Технические характеристики") для p2 = 4 бар выбираем исполнение диапазона настройки регулятора 2.2 (0,9–10 бар).

5. Номенклатура для заказа: RDT-Т-2.2-50-16.

6. Так как допускается применять паровые регуляторы давления с диаметром меньше, но не более, чем на один типоразмер, то также можно выбрать клапан со следующими параметрами: Dу = 40 мм, Кvs = 10 м³/ч (выбор этого типоразмера регулятора в данном случае более предпочтителен, так как требуемая пропускная способность регулятора Kv наиболее точно соответствует принятой максимальной условной пропускной способности Kvs). Номенклатура для заказа:

RDT-T-2.2-40-10.

Широкий диапазон Kvs на каждый диаметр

Комплектная поставка (поставляется комплектом с импульсными трубками)

Жесткая вертикальная связь поршня клапана и верхнего штока задатчика (исключает заклинивание штока клапана)

7 вариантов диапазона настройки регуляторов (от 0,08 до 15,8 бар), позволяющие подобрать оптимальное значение жесткости пружин под любые условия

Разборный мембранный блок (возможность быстрой замены мембраны прямо на объекте без снятия клапана)

Стойки безопасности (обеспечивают безопасность обслуживающего персонала и исключает несоосность штока задатчика)
